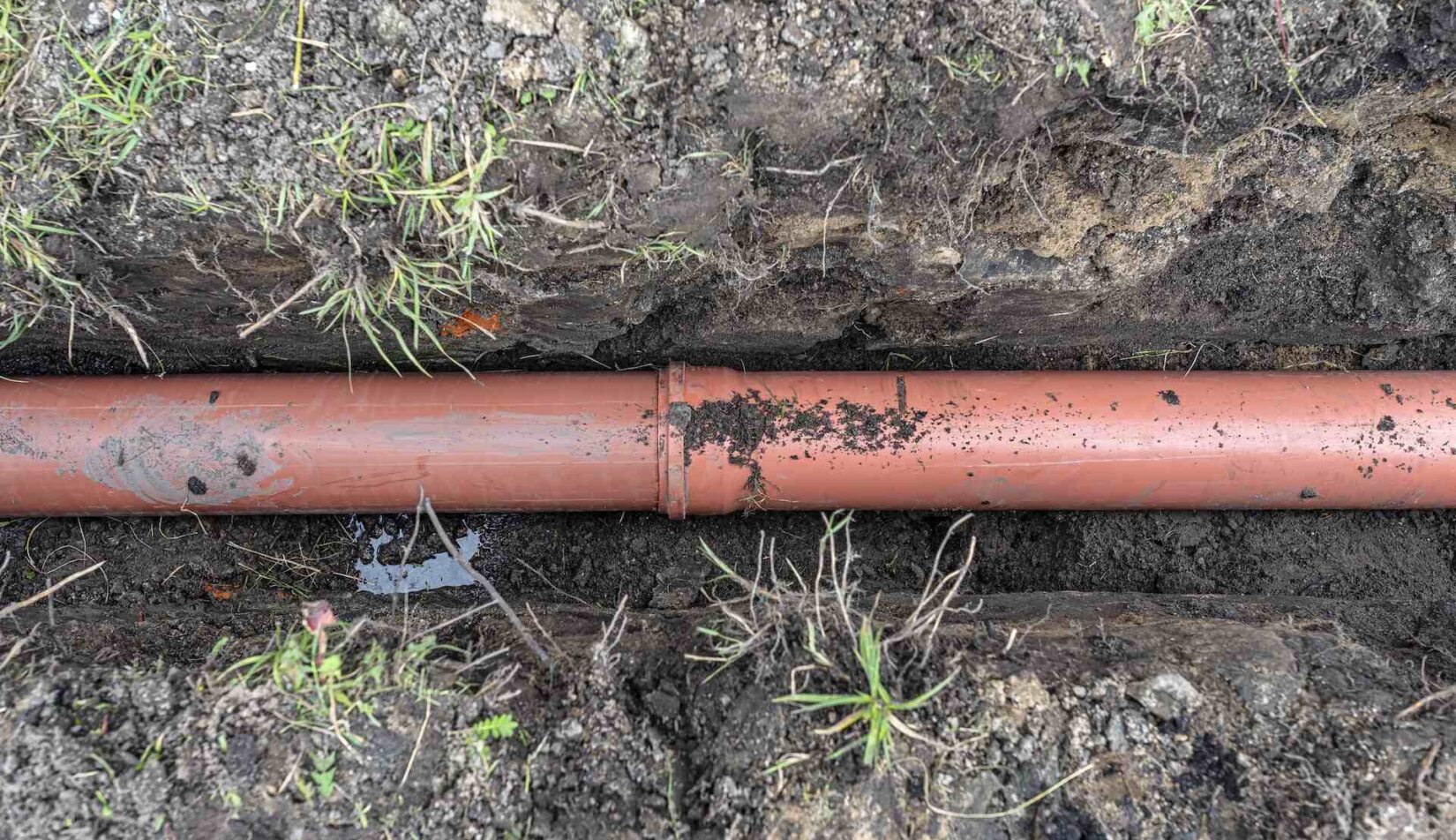

Minimalny spadek dla rury 160 – sprawdzamy normy nachylenia

Minimalny spadek dla rury 160 zależy od rodzaju instalacji, ale w praktyce najczęściej analizuje się wartości od około 0,5% do 2%, czyli od 0,5 do 2 cm spadku na każdy metr przewodu. Przy kanalizacji sanitarnej i deszczowej nie zawsze stosuje się identyczne założenia, dlatego samą średnicę DN 160 trzeba zestawić z przeznaczeniem rury, długością odcinka i wymaganym przepływem. Sprawdź, jaki spadek przyjąć dla rury 160, jak przeliczyć procent na cm na metr i jak poprawnie wyznaczyć nachylenie w terenie. Czytaj dalej!

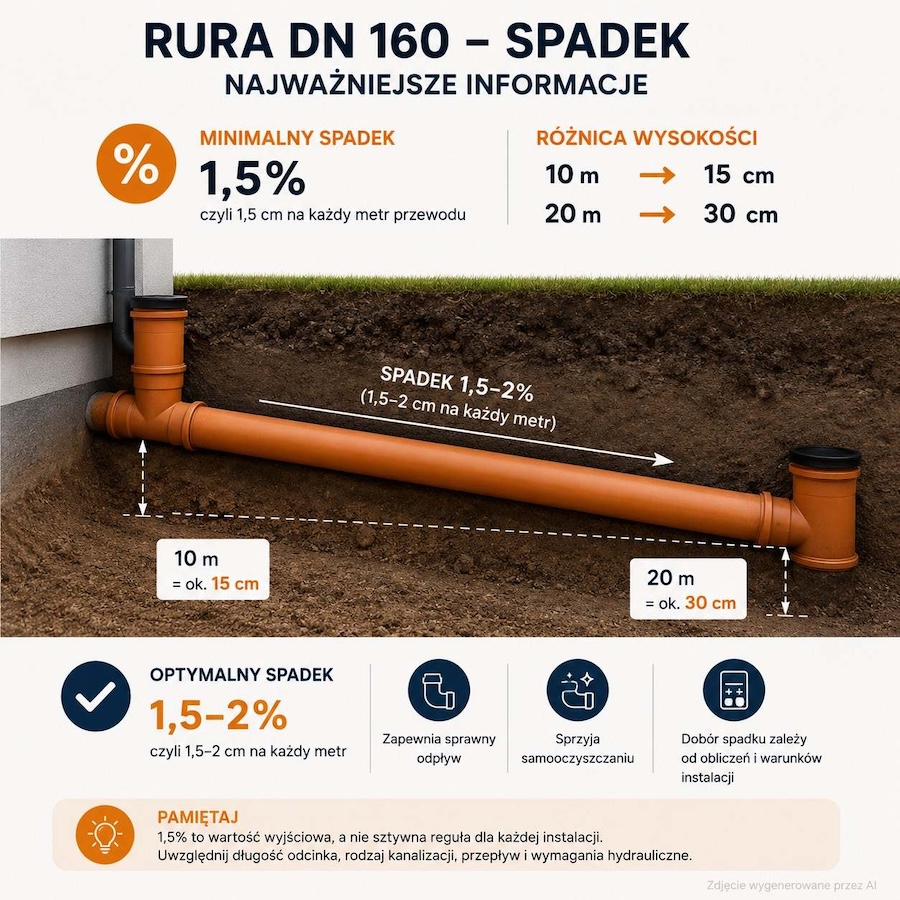

Minimalny spadek dla rury 160 – ile wynosi? Odpowiedź

Dla rury DN 160 najczęściej przyjmuje się minimalny spadek 1,5%, czyli 1,5 cm na każdy metr przewodu. Oznacza to, że na odcinku 10 m różnica wysokości między początkiem a końcem rury powinna wynosić około 15 cm, a na 20 m około 30 cm.

Przy projektowaniu instalacji trzeba jednak uwzględnić także rodzaj kanalizacji, długość odcinka, przewidywany przepływ i wymagania hydrauliczne. Aktualne zasady projektowe wynikające z PN-EN 12056-2 i PN-EN 752 nie sprowadzają doboru spadku wyłącznie do średnicy DN 160, dlatego 1,5% należy traktować jako praktyczną wartość wyjściową, a nie sztywną regułę dla każdej instalacji.

Ile wynosi optymalny spadek dla rury 160?

Dla rury DN 160 optymalny spadek najczęściej wynosi około 1,5–2%, czyli 1,5–2 cm na każdy metr przewodu. Taki zakres zwykle zapewnia sprawny odpływ i sprzyja samooczyszczaniu instalacji. Nie oznacza to jednak, że 2% będzie najlepsze w każdej sytuacji. Przy długich odcinkach lub ograniczonej różnicy wysokości spadek może być mniejszy, jeśli potwierdzają to obliczenia hydrauliczne.

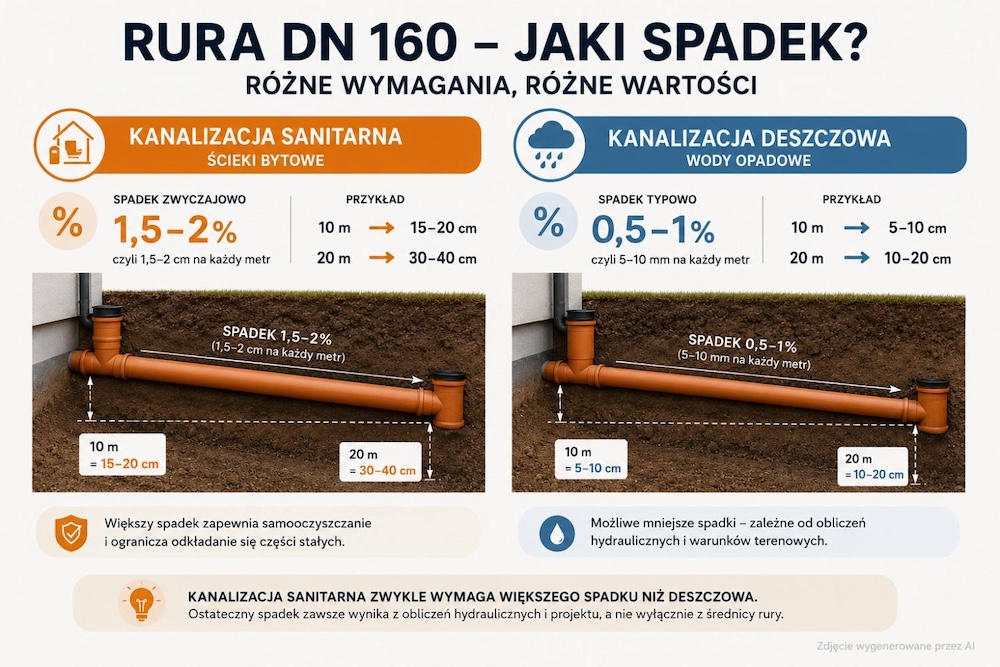

Spadek dla rury 160 w kanalizacji sanitarnej i deszczowej – różnice

Spadek rury DN 160 dobiera się inaczej w kanalizacji sanitarnej i deszczowej, ponieważ oba systemy transportują inne rodzaje ścieków i pracują przy różnych przepływach. W kanalizacji sanitarnej szczególnie ważne jest ograniczenie odkładania się części stałych, natomiast instalację deszczową wymiaruje się pod kątem ilości odprowadzanej wody opadowej. Dlatego nie należy automatycznie stosować jednej wartości dla obu instalacji.

Jaki spadek rury 160 stosuje się w kanalizacji sanitarnej?

Dla rury DN 160 odprowadzającej ścieki bytowe często przyjmuje się spadek około 1,5–2%, czyli 1,5–2 cm na każdy metr przewodu. Przy spadku 1,5% rura na odcinku 10 m obniża się o 15 cm. Ostateczną wartość dobiera się jednak na podstawie warunków hydraulicznych instalacji, ponieważ sama średnica rury nie wystarcza do określenia prawidłowego nachylenia.

Jaki spadek rury 160 stosuje się w kanalizacji deszczowej?

W kanalizacji deszczowej możliwe są mniejsze spadki niż w typowej kanalizacji sanitarnej, ale nie powinno się dobierać ich wyłącznie na podstawie średnicy DN 160. Spadek ustala się z uwzględnieniem obliczeniowego przepływu wód opadowych, długości przewodu, jego napełnienia oraz warunków terenowych.

W praktyce spotyka się wartości rzędu 0,5–1% (5–10 mm na metr), jednak konkretny spadek powinien wynikać z obliczeń hydraulicznych i projektu, a nie z uniwersalnej wartości przypisanej do rury 160.

Dla rury DN 160 kanalizacja sanitarna zwykle wymaga większego spadku niż deszczowa, ponieważ musi skutecznie transportować także zanieczyszczenia stałe. W praktyce dla instalacji sanitarnej często przyjmuje się około 1,5–2%, a dla deszczowej mniejsze wartości, jeśli pozwalają na to obliczenia hydrauliczne i warunki terenowe.

Jak przeliczyć spadek rury 160 na centymetry?

Przeliczenie spadku procentowego na centymetry jest proste, bo 1% spadku oznacza 1 cm różnicy wysokości na 1 metr długości rury. Analogicznie 0,5% to 0,5 cm na metr, 1,5% to 1,5 cm na metr, a 2% to 2 cm na metr.

Możesz skorzystać z prostego wzoru:

spadek w cm = długość odcinka w metrach × wartość spadku w %.

Przykład: dla rury długości 12 m i spadku 1,5% różnica wysokości wyniesie 12 × 1,5 cm = 18 cm. Oznacza to, że koniec przewodu powinien znajdować się 18 cm niżej niż jego początek.

Najprościej zapamiętać zasadę: każdy 1% spadku to 1 cm na każdy metr długości przewodu.

Dlaczego zbyt mały spadek rury 160 jest problemem?

Zbyt mały spadek sprawia, że ścieki płyną wolniej, a transportowane wraz z nimi zanieczyszczenia mogą pozostawać w przewodzie. Problem jest szczególnie istotny w kanalizacji sanitarnej, gdzie oprócz wody przepływają również papier, fekalia i inne części stałe. Z czasem może to pogorszyć drożność instalacji.

Osadzanie się zanieczyszczeń

Przy niewielkim spadku przepływ może być za słaby, aby skutecznie transportować części stałe. Zanieczyszczenia zaczynają odkładać się na dnie rury, tworząc osad, który stopniowo zmniejsza jej drożność.

Spadek prędkości przepływu

Nachylenie przewodu wpływa na prędkość, z jaką przemieszczają się ścieki. Jeśli spadek jest zbyt mały w stosunku do warunków hydraulicznych instalacji, przepływ zwalnia i gorzej transportuje zanieczyszczenia. Sama średnica DN 160 nie gwarantuje więc prawidłowej pracy przewodu.

Ryzyko zatorów

Nagromadzony osad może z czasem prowadzić do częściowego, a następnie całkowitego zatkania rury. Ryzyko rośnie szczególnie na długich odcinkach, przy zmianach kierunku oraz niewielkich przepływach. Skutkiem mogą być wolniejszy odpływ ścieków i konieczność mechanicznego czyszczenia instalacji.

Brak efektu samooczyszczania

Prawidłowo zaprojektowany przewód powinien osiągać przepływ pozwalający na unoszenie i transport osadów. Przy zbyt małym spadku rura może nie uzyskiwać warunków sprzyjających samooczyszczaniu, przez co zanieczyszczenia pozostają na jej dnie zamiast odpływać dalej.

Czy zbyt duży spadek rury 160 też jest błędem?

Zbyt dużego spadku również nie powinno się dobierać na zasadzie „im więcej, tym lepiej”. Nachylenie przewodu powinno wynikać z obliczeń hydraulicznych i warunków konkretnej instalacji, ponieważ kluczowe są prawidłowa prędkość oraz sposób przepływu ścieków. Przy dużej różnicy wysokości zamiast nadmiernie pochylać długi przewód stosuje się rozwiązania przewidziane w projekcie, np. odpowiednie stopniowanie trasy.

Porada eksperta

Artur Kmiecik

Praktyczna wskazówka dotycząca układania kanalizacji

Przy budowie kanalizacji nie skupiam się wyłącznie na tym, czy początek i koniec rury mają właściwą różnicę wysokości. Spadek trzeba kontrolować na całej długości przewodu, ponieważ nawet niewielkie miejscowe zagłębienie może później zatrzymywać ścieki i osady.

Szczególnie dokładnie sprawdzam rurę DN 160 przed wykonaniem obsypki i zasypaniem wykopu – późniejsza poprawka oznacza ponowne odkopywanie instalacji. Równie ważne jest stabilne podłoże, żeby prawidłowo ułożona rura nie zmieniła spadku po osiadaniu gruntu.

Jak wyznaczyć spadek rury 160 samodzielnie?

Spadek rury DN 160 możesz wyznaczyć samodzielnie, jeśli znasz długość odcinka i wymaganą różnicę wysokości między początkiem a końcem przewodu. Najpierw przelicz założony spadek na centymetry, a następnie przenieś te wartości w teren za pomocą niwelatora albo poziomicy laserowej. Najważniejsze jest zachowanie równomiernego nachylenia na całej długości rury.

Użyj niwelatora

Niwelator dobrze sprawdza się przy dłuższych odcinkach i większych różnicach wysokości. Ustal rzędną początku przewodu, oblicz wymaganą rzędną końca i sprawdzaj kolejne punkty podczas układania rury. Przy spadku 1,5% każdy kolejny metr powinien znajdować się 1,5 cm niżej.

Użyj poziomicy laserowej

Poziomica laserowa jest wygodna przy krótszych odcinkach i pracach wykonywanych samodzielnie. Wyznacz poziom odniesienia, zmierz wysokość rury w punkcie początkowym, a następnie kontroluj jej obniżenie zgodnie z przyjętym spadkiem. Dla 10 m i spadku 2% różnica poziomów powinna wynosić 20 cm.

Sprawdź różnicę wysokości między początkiem a końcem odcinka

Przed rozpoczęciem wykopu policz całkowity spadek dla całej długości przewodu. Wzór jest prosty: długość rury × spadek w cm na metr = wymagana różnica wysokości. Przykładowo przy 12 m długości i spadku 1,5% koniec rury powinien znajdować się 18 cm niżej niż początek.

Kontroluj spadek przed zasypaniem

Po ułożeniu całego odcinka sprawdź nachylenie ponownie, zanim wykonasz obsypkę i zasypiesz wykop. Skontroluj nie tylko początek i koniec, ale też kilka punktów pośrednich, bo miejscowe zagłębienie może powodować zastój ścieków mimo prawidłowej różnicy wysokości na końcach. Dopiero po potwierdzeniu równego spadku stabilizuj rurę i zasypuj wykop.

Najdokładniej wyznaczysz spadek wtedy, gdy najpierw policzysz wymaganą różnicę wysokości, a później sprawdzisz ją na całej długości przewodu. Nie wystarczy zmierzyć tylko początku i końca. Rura powinna mieć równomierny spadek bez lokalnych zagłębień, dlatego kontrolę wykonaj jeszcze przed zasypaniem wykopu.

Jakich błędów unikać przy układaniu rury 160?

Przy układaniu rury DN 160 najwięcej problemów powodują błędy w spadku, przygotowaniu podłoża i kontroli wysokości przewodu. Nawet jeśli początek i koniec rury są ustawione poprawnie, lokalne zagłębienie albo zbyt słaba podsypka mogą pogorszyć odpływ po zasypaniu wykopu.

Zbyt mały spadek

Za małe nachylenie zmniejsza prędkość przepływu i sprzyja odkładaniu się osadów na dnie rury. W kanalizacji sanitarnej może to prowadzić do częstszych zatorów i gorszego samooczyszczania przewodu. Spadek powinien wynikać z projektu i warunków hydraulicznych, a nie być zmniejszany tylko po to, żeby „zmieścić” rurę w terenie.

Zbyt duży spadek

Większe nachylenie nie zawsze oznacza lepszą pracę kanalizacji. Przy zbyt dużym spadku przepływ może być zbyt szybki w stosunku do transportu części stałych, dlatego nie powinno się samodzielnie zwiększać nachylenia bez potrzeby. Przy dużej różnicy poziomów trasę lepiej rozwiązać zgodnie z projektem niż prowadzić długi odcinek ze skrajnym spadkiem.

Zmienny spadek na jednym odcinku

Rura powinna mieć możliwie równomierne nachylenie na całej długości. Miejscowe wypłaszczenia i zagłębienia tworzą punkty, w których może zatrzymywać się woda i osad. Dlatego kontroluj kilka punktów pośrednich, a nie tylko wysokość początku i końca przewodu.

Zapadnięcie rury po zasypaniu

Źle przygotowana podsypka albo nierównomierne zagęszczenie gruntu mogą spowodować, że rura po czasie osiądzie i straci zaprojektowany spadek. Przewód powinien mieć stabilne, równe podparcie na całej długości, a obsypkę trzeba wykonywać warstwami i ostrożnie zagęszczać. Szczególnej uwagi wymagają miejsca przy kielichach i przejścia przez grunty o różnej nośności.

Brak kontroli rzędnych

Układanie rury „na oko” zwiększa ryzyko błędu nawet przy krótkim odcinku. Każdy etap warto sprawdzać niwelatorem, laserem albo inną dokładną metodą pomiaru. Rzędne trzeba kontrolować jeszcze przed zasypaniem, bo późniejsza korekta będzie znacznie trudniejsza.

Zbyt długi odcinek bez studzienki rewizyjnej

Brak dostępu rewizyjnego utrudnia późniejsze czyszczenie i diagnostykę przewodu. Studzienki lub rewizje planuje się przede wszystkim w miejscach zmian kierunku, spadku, średnicy i w punktach wymagających dostępu serwisowego. Ich rozmieszczenie powinno wynikać z projektu i wymagań dotyczących konkretnej instalacji.

Najlepiej traktować spadek rury 160 jako element całego układu, a nie pojedynczą liczbę. Równy przebieg przewodu, stabilne podłoże i kontrola rzędnych są równie ważne jak sama wartość nachylenia.

Podsumowanie

Dla rury DN 160 najczęściej przyjmuje się spadek około 1,5–2%, czyli 1,5–2 cm na każdy metr przewodu. Dokładna wartość powinna jednak uwzględniać rodzaj kanalizacji, długość odcinka, przepływ oraz warunki terenowe.

Największe znaczenie ma równomierny spadek na całej długości rury, bez lokalnych zagłębień i załamań. Przed zasypaniem przewodu sprawdź rzędne, przygotuj stabilną podsypkę i upewnij się, że rura nie będzie osiadać po wykonaniu obsypki.
