Planujesz podłączenie rolety 5 przewodów, ale nie wiesz, od czego zacząć? Ten poradnik pokaże Ci wszystko krok po kroku od rozpoznania przewodów, przez bezpieczne połączenia, aż po test działania i integrację ze Smart Home.
Dowiedz się, jak uniknąć błędów, które potrafią unieruchomić roletę, i jak wykonać instalację zgodnie z normami. Przejdź dalej i zobacz, jak poprawnie podłączyć roletę 5-przewodową szybko, bezpiecznie i skutecznie. Zaczynamy!
Podłączenie rolety 5 przewodów – wprowadzenie i zasady ogólne
Elektryczna roleta to nie tylko wygoda, ale też sposób na większy komfort, prywatność i bezpieczeństwo w domu. Aby jednak działała bezawaryjnie, musi być prawidłowo podłączona – zgodnie z obowiązującymi normami i zasadami instalacji elektrycznych.
System pięcioprzewodowy to obecnie standard w profesjonalnych rozwiązaniach, łączący precyzyjne sterowanie, bezpieczeństwo użytkowania oraz pełną zgodność z automatyką budynkową. Zrozumienie jego konstrukcji to pierwszy krok, by wykonać montaż raz, a dobrze.
Dlaczego system 5-przewodowy?
System 5-przewodowy powstał po to, by zapewnić pełną separację pomiędzy zasilaniem, sterowaniem i ochroną. W praktyce oznacza to, że w roletach z takim silnikiem znajdziesz pięć żył: przewód neutralny (N), ochronny (PE), zasilający (L) oraz dwa sterujące – jeden odpowiedzialny za kierunek „góra”, a drugi za „dół”. W porównaniu z prostszym systemem 3-przewodowym daje to znacznie większą kontrolę nad ruchem rolety, a także możliwość integracji z inteligentnym systemem domu.
Różnica tkwi w sposobie działania. W systemie 3-przewodowym sterowanie jest ograniczone i często realizowane mechanicznie, co nie pozwala na dokładne dopasowanie pozycji czy współpracę z modułami automatyki. System 5-przewodowy wykorzystuje natomiast oddzielne linie fazowe dla każdego kierunku pracy silnika, co pozwala w pełni sterować ruchem z poziomu włącznika lub modułu Smart Home. Dzięki temu możesz zaprogramować roletę, by samoczynnie opuszczała się o zmierzchu, a rano otwierała o wybranej godzinie bez konieczności ręcznego sterowania.
To rozwiązanie nie tylko wygodne, ale przede wszystkim bezpieczne. Oddzielenie przewodów fazowych minimalizuje ryzyko zwarcia międzyfazowego, a obecność przewodu ochronnego PE stanowi skuteczne zabezpieczenie przed porażeniem prądem. W efekcie system 5-przewodowy to połączenie nowoczesności i niezawodności – działa precyzyjnie, pozwala na integrację z dowolnym systemem automatyki i spełnia najbardziej rygorystyczne wymogi bezpieczeństwa.
Wymagania norm i przepisy bezpieczeństwa
W instalacjach elektrycznych nie ma miejsca na przypadek. Każde podłączenie musi być zgodne z obowiązującymi normami bezpieczeństwa. Podstawowe wytyczne określają normy PN-EN 50678 i PN-EN 50699, które opisują metody badania bezpieczeństwa urządzeń elektrycznych. Z kolei norma PN-EN 1627 odnosi się do mechanicznej odporności rolet, co pośrednio wpływa na jakość i niezawodność całego systemu.
Normy te definiują minimalne parametry, które należy zachować, by instalacja była bezpieczna w użytkowaniu. Rezystancja izolacji powinna wynosić co najmniej 2,0 MΩ, co gwarantuje odporność przewodów na wilgoć i starzenie. Dopuszczalny prąd upływu nie może przekraczać 0,5 mA – to kluczowy wskaźnik ochrony przed porażeniem elektrycznym. Każde odstępstwo od tych wartości może świadczyć o uszkodzeniu izolacji lub błędnym połączeniu, dlatego tak istotne są regularne pomiary kontrolne.
Równie ważna jest kolorystyka i oznaczenia przewodów, które wyjaśnimy w dalszej części artykułu. Stosowanie tej kolorystyki nie jest przypadkowe – to element norm harmonizowanych, który pozwala uniknąć pomyłek i zapewnia spójność w całej instalacji.
Przestrzegając tych zasad, nie tylko spełniasz wymogi techniczne, ale przede wszystkim tworzysz instalację trwałą, bezpieczną i przygotowaną na przyszłość – niezależnie od tego, czy planujesz tradycyjne sterowanie, czy pełną automatyzację rolet.
Krok 1: Przygotowanie do instalacji
Zanim przystąpimy do właściwego podłączenia rolety, warto poświęcić chwilę na odpowiednie przygotowanie. To właśnie ten etap decyduje o bezpieczeństwie i trwałości całej instalacji. Staranność, porządek oraz właściwe zabezpieczenie obwodu to nie tylko formalność. To fundament, dzięki któremu unikniesz ryzyka porażenia prądem, przegrzania przewodów czy przypadkowego uszkodzenia silnika. Właściwe przygotowanie sprawi też, że dalsze etapy montażu przebiegną sprawnie i bez stresu.
Odłączenie zasilania i zabezpieczenie obwodu (LOTO)
Pierwszym i absolutnie obowiązkowym krokiem jest całkowite odłączenie zasilania. Nie wystarczy wyłączyć włącznik światła. Należy fizycznie odciąć obwód w rozdzielnicy, wyłączając odpowiedni bezpiecznik lub wyłącznik nadprądowy. Dopiero wtedy można bezpiecznie przystąpić do pracy.
Zgodnie z zasadami systemu LOTO (Lockout/ Tagout) stosowanego w instalacjach elektrycznych, warto dodatkowo oznaczyć odłączony obwód – na przykład przez zawieszenie etykiety ostrzegawczej lub blokadę uniemożliwiającą przypadkowe włączenie zasilania przez inną osobę. To prosty, ale skuteczny sposób, by mieć pewność, że prąd nie zostanie przywrócony w trakcie pracy.
Po odłączeniu zasilania należy zweryfikować brak napięcia. Nie należy ufać samemu wyłącznikowi. Trzeba to potwierdzić przy pomocy odpowiedniego sprzętu. Najlepiej użyć multimetru ustawionego na pomiar napięcia zmiennego (AC), który pozwoli dokładnie sprawdzić, czy na żadnym z przewodów nie występuje napięcie.
Dla szybkiej kontroli można również wykorzystać próbnik napięcia, jednak jego rola jest pomocnicza. Dopiero gdy miernik pokaże brak potencjału między przewodem fazowym a neutralnym, mamy pewność, że instalacja jest bezpieczna i gotowa do dalszych działań.
Narzędzia i materiały niezbędne do montażu
Dobrze dobrane narzędzia to połowa sukcesu. Używanie przypadkowych śrubokrętów czy zużytych końcówek może prowadzić do uszkodzenia zacisków i niepewnych połączeń, a to z kolei do przegrzewania przewodów. Dlatego warto przygotować sprawdzony zestaw, który ułatwi pracę i pozwoli zachować pełną kontrolę nad każdym etapem montażu.
W praktyce niezbędne będą wkrętaki płaskie i krzyżakowe, ściągacz izolacji, szczypce uniwersalne oraz multimetr do pomiaru napięcia i ciągłości obwodów. Dobrze mieć również złączki instalacyjne (np. typu WAGO), które zapewniają trwały i bezpieczny styk przewodów, a także odpowiednią izolację.
Podczas łączenia przewodów najważniejsza jest jakość połączeń. Niedokręcony przewód to najczęstsza przyczyna awarii – powoduje iskrzenie, przerywane działanie lub nawet miejscowe przegrzanie, które w skrajnych przypadkach może prowadzić do pożaru. Dlatego połączenia powinny być solidne, ale nie nadmiernie siłowe – przewód musi być stabilnie osadzony w zacisku, a śruba dokręcona z wyczuciem, bez miażdżenia żyły. Tylko wtedy mamy pewność, że kontakt elektryczny będzie pewny i trwały przez lata.
Zasady BHP i organizacja stanowiska pracy
Praca przy instalacjach elektrycznych wymaga skupienia i odpowiednich warunków. Zanim zaczniesz, zadbaj o porządek w miejscu pracy – usuń z otoczenia metalowe przedmioty, które mogłyby przypadkowo dotknąć przewodów, i przygotuj stabilne podłoże, zwłaszcza jeśli montaż odbywa się na wysokości.
Warto pracować w rękawicach elektroizolacyjnych, które chronią dłonie przed przypadkowym kontaktem z przewodami, oraz w dobrze oświetlonym miejscu, co minimalizuje ryzyko pomyłek przy łączeniu kolorów kabli. Pamiętaj też, by nie pracować w wilgotnym otoczeniu ani tuż po odłączeniu zasilania – niektóre kondensatory w urządzeniach mogą przez chwilę utrzymywać napięcie resztkowe.
Organizacja stanowiska to także zaplanowanie kolejności działań. Przewody powinny być odpowiednio długie, ułożone bez naprężeń, a końcówki starannie odizolowane. Takie przygotowanie pozwala uniknąć nerwowych poprawek w trakcie montażu i sprawia, że cała praca przebiega płynnie i bez niepotrzebnych przerw.
Dobrze przygotowane stanowisko, sprawdzone narzędzia i pełna pewność, że obwód jest bezpieczny to kluczowe elementy, dzięki którym montaż rolety stanie się prostą i bezpieczną czynnością. W kolejnym kroku przejdziemy do właściwej identyfikacji przewodów i weryfikacji ich funkcji, aby połączenie było nie tylko poprawne, ale i trwałe.
Krok 2: Identyfikacja i oznaczenie przewodów
Po odpowiednim przygotowaniu stanowiska możemy przejść do etapu, który decyduje o poprawności całej instalacji, czyli identyfikacji przewodów. To moment, w którym dokładnie określamy, który kabel pełni konkretną funkcję. Nawet jeśli kolory wydają się oczywiste, nie warto polegać wyłącznie na domysłach – zgodnie z zasadami sztuki instalatorskiej zawsze należy potwierdzić ich rolę pomiarowo. Takie podejście gwarantuje bezpieczeństwo i eliminuje ryzyko błędnego połączenia, które mogłoby doprowadzić do awarii lub zwarcia.
Kolory i oznaczenia literowe (PN-EN)

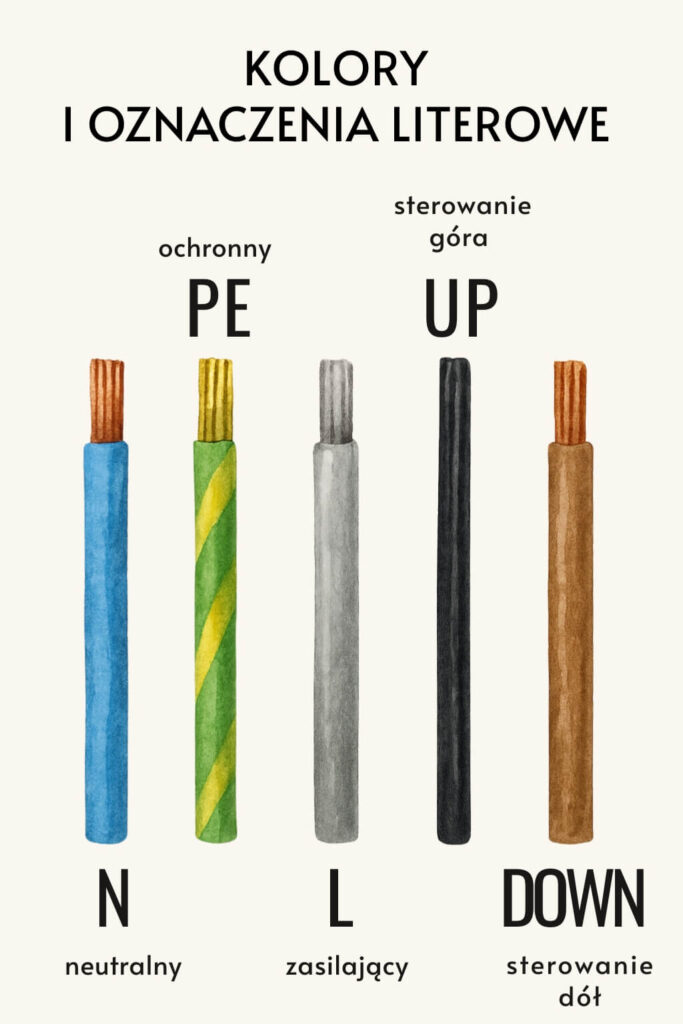

Każdy przewód w systemie 5-przewodowym ma swoją ściśle określoną funkcję oraz przypisany kolor zgodny z normami PN-EN. To dzięki temu instalator lub użytkownik, otwierając puszkę po latach, może od razu rozpoznać układ połączeń.
N (niebieski) – przewód neutralny, którego zadaniem jest zamknięcie obwodu elektrycznego. To on odpowiada za powrót prądu do źródła, umożliwiając poprawną pracę silnika rolety. Bez jego obecności obwód nie jest kompletny, a silnik się nie uruchomi.
PE (żółto-zielony) – przewód ochronny, stanowiący zabezpieczenie użytkownika i urządzenia w przypadku uszkodzenia izolacji. To on odprowadza niebezpieczne napięcie do ziemi, chroniąc przed porażeniem i aktywując zabezpieczenie różnicowoprądowe w razie awarii.
L (szary) – przewód zasilający, doprowadzający stałą fazę z rozdzielnicy do włącznika lub modułu sterującego. To właśnie z niego pochodzi napięcie, które następnie kierowane jest na odpowiedni przewód sterujący w zależności od kierunku ruchu rolety.
UP (czarny) – przewód sterujący kierunkiem „góra”, aktywowany w momencie, gdy uruchamiasz podnoszenie rolety. Po podaniu na niego napięcia z przewodu L silnik wykonuje ruch w górę.
DOWN (brązowy) – przewód sterujący kierunkiem „dół”, który działa analogicznie, lecz odpowiada za opuszczanie rolety.
Ta kolorystyka jest ujednolicona w całej Unii Europejskiej i stanowi element bezpieczeństwa pracy z instalacjami elektrycznymi. W praktyce jednak, szczególnie w starszych budynkach lub przy nietypowych silnikach, kolory mogą się różnić. Dlatego tak jak wspomnieliśmy wyżej, nie wolno ufać samym barwom izolacji. Zawsze należy potwierdzić funkcję każdego przewodu pomiarem.
Weryfikacja funkcji przewodów miernikiem
Po wstępnej identyfikacji wizualnej przyszedł czas na weryfikację miernikiem, która potwierdzi, że dany przewód rzeczywiście pełni swoją funkcję. Do tego celu najlepiej użyć multimetru ustawionego na pomiar napięcia zmiennego 230 V oraz pomiar ciągłości obwodu.
Zaczynamy od sprawdzenia napięcia między L a N. Po chwilowym, kontrolowanym włączeniu zasilania (z zachowaniem pełnego bezpieczeństwa) miernik powinien wskazać wartość w granicach 230 V. To potwierdza, że szary przewód jest fazą zasilającą, a niebieski – neutralnym punktem obwodu.
Następnie należy wykonać test ciągłości przewodu ochronnego PE. W tym celu zasilanie powinno być ponownie odłączone. Ustawiamy miernik na pomiar rezystancji i sprawdzamy połączenie pomiędzy żółto-zielonym przewodem a główną szyną uziemiającą w rozdzielnicy. Wynik powinien dążyć do 0 Ω, co oznacza pewny i bezpieczny styk ochronny.
Na końcu warto zweryfikować przewody sterujące UP i DOWN – czyli czarny i brązowy. W stanie spoczynku, gdy włącznik nie jest aktywny, nie powinno być na nich napięcia. Dopiero w momencie naciśnięcia przycisku „góra” lub „dół” pojawi się potencjał fazowy przekazywany z przewodu L. Jeśli napięcie pojawia się bez aktywacji włącznika, może to oznaczać błąd w połączeniu lub zwarcie międzyfazowe, które należy natychmiast skorygować.
Ta procedura pomiarowa jest nie tylko formalnością, ale przede wszystkim praktycznym potwierdzeniem, że instalacja została przygotowana prawidłowo. Upewniając się, że każdy przewód działa zgodnie ze swoją funkcją, zyskujesz pewność, że dalszy montaż, zwłaszcza podłączenie do włącznika lub modułu automatyki, przebiegnie bezpiecznie i bez ryzyka uszkodzenia urządzenia.
Dzięki dokładnej identyfikacji przewodów i potwierdzeniu ich funkcji miernikiem masz już solidny fundament pod dalsze etapy montażu. W kolejnym kroku przejdziemy do samego serca instalacji – podłączenia rolety do włącznika mechanicznego, gdzie precyzja połączeń ma kluczowe znaczenie dla niezawodności całego systemu.
Krok 3: Podłączenie klasyczne (włącznik mechaniczny)

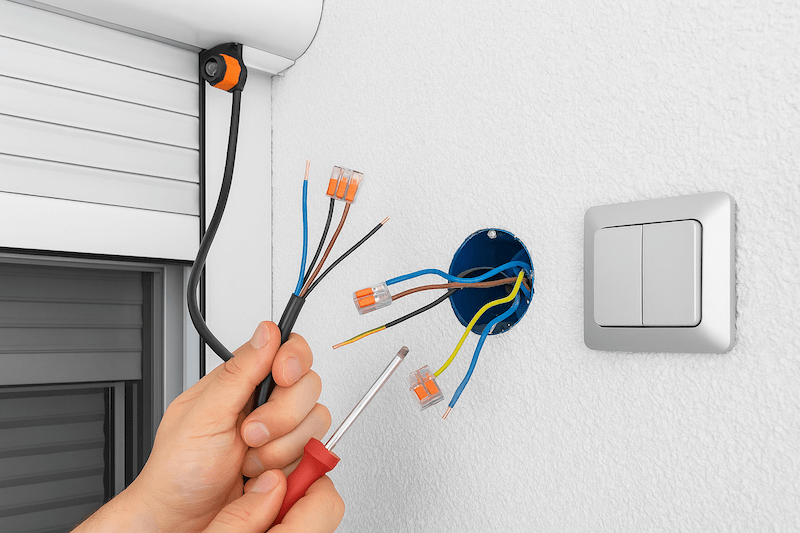

Kiedy przewody są już prawidłowo zidentyfikowane i sprawdzone, można przejść do właściwego etapu instalacji – podłączenia rolety do włącznika. To rozwiązanie jest najbardziej popularne w domowych instalacjach, ponieważ zapewnia prostą i niezawodną obsługę.
Kluczowe jest jednak użycie odpowiedniego osprzętu i zachowanie kolejności połączeń. W systemie pięcioprzewodowym nie ma miejsca na improwizację – wszystko musi być wykonane precyzyjnie, aby roleta działała płynnie i bezpiecznie przez lata.
Wybór dedykowanego włącznika roletowego
Na pierwszy rzut oka włącznik roletowy może przypominać zwykły przełącznik światła, ale jego konstrukcja i zasada działania są zupełnie inne. W roletach elektrycznych wykorzystywany jest dedykowany włącznik z blokadą kierunków (interlockiem), który zapobiega jednoczesnemu podaniu napięcia na oba przewody sterujące – „góra” i „dół”. Gdy aktywujesz jeden kierunek, drugi automatycznie się blokuje, dzięki czemu nie dochodzi do zwarcia międzyfazowego w silniku.
To właśnie ten mechanizm blokady stanowi o bezpieczeństwie całego układu. Włączniki z interlockiem mają wewnętrzny system zapadek lub sprężyn, który uniemożliwia wciśnięcie dwóch klawiszy naraz. Dzięki temu silnik rolety otrzymuje napięcie tylko na jeden z przewodów sterujących, co chroni jego uzwojenia przed przeciążeniem i przedłuża żywotność napędu.
Z tego powodu nie zaleca się stosować zwykłych włączników światła do obsługi rolet. Tego typu przełączniki nie mają blokady i mogą podać napięcie równocześnie na dwa przewody, co w praktyce oznacza natychmiastowe zwarcie i ryzyko uszkodzenia silnika. Wybór dedykowanego osprzętu roletowego to inwestycja w bezpieczeństwo, ale też w spokój – dzięki niemu wiesz, że nawet przy przypadkowym naciśnięciu dwóch klawiszy nic złego się nie stanie.

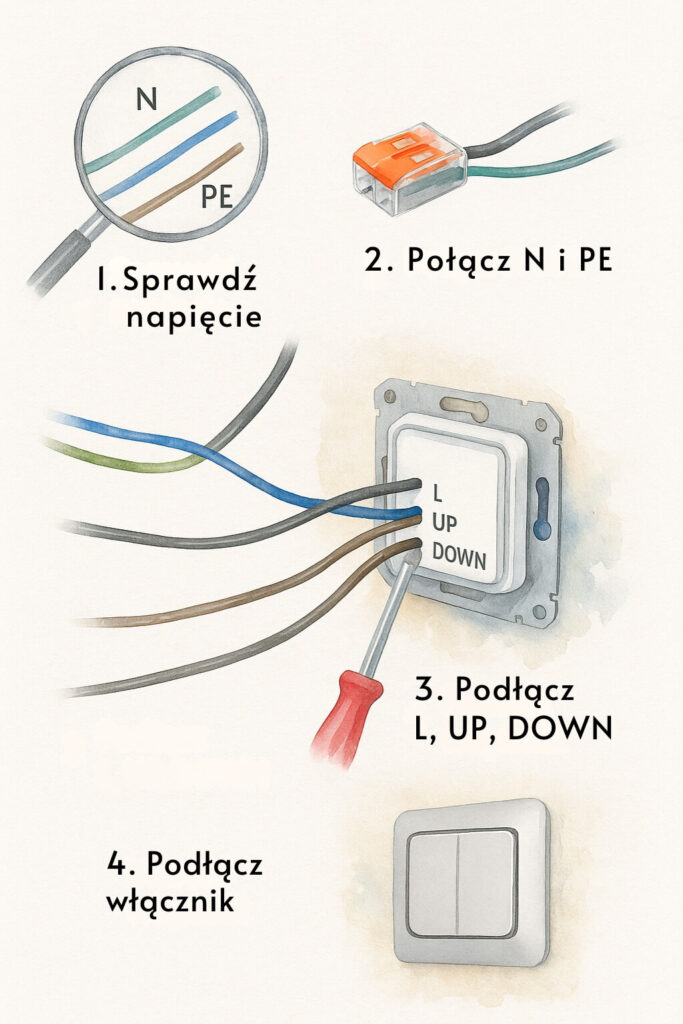

Połączenie przewodów krok po kroku
Podłączenie rolety do włącznika nie jest skomplikowane, o ile zachowasz właściwą kolejność i zwrócisz uwagę na szczegóły. Zaczynamy od ponownego sprawdzenia napięcia – upewniamy się, że zasilanie jest nadal odłączone i żaden z przewodów nie wykazuje potencjału elektrycznego.
Następnie łączymy przewody neutralny (N) i ochronny (PE). Te dwa kable nie są bezpośrednio podłączane do włącznika – łączymy je na stałe za pomocą złączek instalacyjnych, a następnie prowadzimy do odpowiednich szyn w rozdzielnicy. To połączenia stałe, które odpowiadają za zamknięcie obwodu i ochronę przed porażeniem.
Kolejnym krokiem jest podłączenie przewodu zasilającego (L) – najczęściej szarego – do terminala L IN we włączniku. To właśnie z tego punktu napięcie będzie przekazywane dalej, na przewody sterujące silnikiem.
Następnie podłączamy czarny przewód (UP) do wyjścia oznaczonego GÓRA (UP) oraz brązowy przewód (DOWN) do terminala DÓŁ (DOWN). W tym momencie wszystkie połączenia sterujące są gotowe. Warto zadbać o to, aby przewody były ułożone równolegle, nie były skręcone ani zbyt mocno zgięte – dzięki temu unikniemy naprężeń, które w przyszłości mogłyby poluzować zaciski.
Po zakończeniu podłączenia ostrożnie umieszczamy włącznik w puszce instalacyjnej, dbając, by przewody nie zostały przyciśnięte. Jeśli przewody są sztywne lub puszka jest płytka, lepiej użyć głębszej (60 mm), aby zapewnić odpowiednią przestrzeń i wentylację. Gdy włącznik jest zamocowany, możemy bezpiecznie włączyć zasilanie i przejść do testów.
Testowanie i regulacja kierunków
Pierwsze uruchomienie rolety to moment, który wymaga szczególnej uwagi. Po włączeniu zasilania sprawdzamy, czy naciśnięcie przycisku „Góra” powoduje podnoszenie rolety, a „Dół” – jej opuszczanie. Jeśli wszystko działa zgodnie z kierunkami, instalacja jest zakończona.
Zdarza się jednak, że kierunki są odwrócone – roleta opuszcza się przy wciśnięciu „Góra” i odwrotnie. To drobny, ale częsty błąd instalacyjny, który łatwo naprawić. Wystarczy ponownie odłączyć zasilanie i zamienić miejscami przewody UP i DOWN tylko na terminalach włącznika. Pozostałe połączenia – zasilanie, neutralny i ochronny – pozostają bez zmian.
Po poprawce przeprowadzamy ponowny test, obserwując płynność ruchu i czas reakcji silnika. Jeśli roleta działa równomiernie i zatrzymuje się w odpowiednich pozycjach, oznacza to, że instalacja została wykonana prawidłowo.
Takie klasyczne podłączenie zapewnia niezawodne działanie i pełną kontrolę nad roletą bez konieczności stosowania elektroniki. Dla wielu użytkowników to rozwiązanie idealne – proste, trwałe i bezawaryjne. W kolejnej części przyjrzymy się jednak, jak ten sam system można rozbudować o moduły Smart Home, które pozwalają sterować roletami z telefonu, harmonogramu lub głosowo.
Krok 4: Integracja z systemem Smart Home
Nowoczesne domy coraz częściej wykorzystują automatykę, która sprawia, że codzienne czynności wykonują się same – rolety opuszczają się o zmierzchu, o poranku podnoszą się wraz z budzikiem, a w razie burzy zamykają okna i zasłony.
System 5-przewodowy doskonale wpisuje się w tę ideę, bo dzięki oddzielnym przewodom sterującym pozwala łatwo połączyć tradycyjne sterowanie z inteligentnymi modułami. W praktyce oznacza to, że Twoje rolety mogą współpracować z aplikacją mobilną, harmonogramem czasowym lub czujnikami światła bez potrzeby wymiany całej instalacji.
Moduły sterujące
Podstawą integracji z automatyką domową są moduły sterujące roletami, takie jak Fibaro Roller Shutter 3 czy Shelly 2.5/Pro 4. To niewielkie urządzenia montowane w puszce pod włącznikiem, które przejmują funkcję klasycznego przełącznika i umożliwiają zdalne zarządzanie roletą przez Wi-Fi lub protokół Z-Wave.
Zasada ich działania jest prosta – moduł jest zasilany bezpośrednio z sieci 230 V, dlatego wymaga podłączenia zarówno przewodu fazowego (L), jak i neutralnego (N). Dzięki temu może samodzielnie sterować napięciem przekazywanym na wyjścia sterujące silnika, a także komunikować się z centralą systemu Smart Home.
Warto wiedzieć, że moduły te są wyposażone w tzw. elektroniczny interlock, czyli programowe zabezpieczenie uniemożliwiające jednoczesne podanie napięcia na oba przewody sterujące (UP i DOWN). To elektroniczny odpowiednik mechanicznej blokady w tradycyjnym włączniku – dba o bezpieczeństwo silnika i zapobiega zwarciu. Dzięki temu roleta zawsze działa płynnie i bez ryzyka uszkodzenia napędu, niezależnie od sposobu sterowania – ręcznego czy automatycznego.
Schemat podłączenia
Na przykładzie popularnego modułu Fibaro Roller Shutter 3 można zobaczyć, jak wygląda typowe połączenie z roletą pięcioprzewodową. Moduł ten posiada oznaczone terminale, dzięki czemu instalacja przebiega intuicyjnie i zgodnie z normami.
Na początek do odpowiednich zacisków modułu podłączamy przewód zasilający (L) oraz neutralny (N) – to one dostarczają energię potrzebną do pracy elektroniki i sterowania silnikiem. Następnie przewód ochronny (PE), tak jak wcześniej wspomniano, podłączamy poza modułem – bezpośrednio do uziemienia instalacji.
Dwa przewody sterujące z rolety, czyli czarny (UP) i brązowy (DOWN), podłączamy kolejno do wyjść Q1 i Q2. Kolejność nie jest krytyczna – zostanie ustalona podczas kalibracji. Fibaro umożliwia również podłączenie klasycznego przełącznika do wejść S1 i S2, dzięki czemu można zachować tradycyjne sterowanie z poziomu ściany.
Wystarczy zastosować przełączniki monostabilne (tzw. dzwonkowe), które po puszczeniu wracają do pozycji neutralnej. Takie rozwiązanie jest szczególnie praktyczne, bo pozwala sterować roletą zarówno z aplikacji, jak i manualnie.
Tego typu moduł łączy więc dwa światy – tradycję i nowoczesność. W efekcie możesz wciąż korzystać z fizycznych przycisków, a jednocześnie zyskać możliwość sterowania roletami przez smartfon, automatyczne scenariusze lub komendy głosowe.
Montaż w puszce instalacyjnej
Moduły Smart Home są niewielkie, ale wymagają precyzyjnego montażu. W puszce, oprócz samego urządzenia, musi zmieścić się pięć przewodów rolety, trzy przewody zasilające oraz często dodatkowe kable z przełącznika. Dlatego zaleca się stosowanie głębokich puszek instalacyjnych o minimalnej głębokości 60 mm. Zapewniają one odpowiednią przestrzeń do ułożenia przewodów bez ich nadmiernego zginania i ściskania.
Nadmierne zgięcia mogą prowadzić do uszkodzenia izolacji lub utraty kontaktu w złączkach, co z czasem skutkuje przerywaną pracą rolet lub przegrzewaniem modułu. Z tego względu warto zachować porządek wewnątrz puszki – prowadzić przewody równolegle, a nie krzyżowo, i delikatnie dociskać moduł tak, aby nie był narażony na nacisk innych elementów.
Dobrze zamontowany moduł to nie tylko estetyka, ale przede wszystkim niezawodność. Dzięki odpowiedniemu ułożeniu przewodów unikasz luzów, które mogłyby powodować iskrzenie, i zapewniasz właściwe chłodzenie elektroniki.
Kalibracja i ustawienia pozycji
Po zakończeniu montażu moduł wymaga kalibracji, czyli nauki położeń krańcowych rolety. To etap, w którym urządzenie „uczy się”, jak długo silnik pracuje przy pełnym podniesieniu i opuszczeniu, aby później precyzyjnie zatrzymywać roletę w wybranym miejscu.
Proces kalibracji w module Fibaro można uruchomić z poziomu aplikacji lub przez fizyczny przycisk na module. W trakcie kalibracji roleta automatycznie wykonuje pełny cykl ruchu w górę i w dół, a moduł zapamiętuje czasy potrzebne do osiągnięcia końcowych pozycji. Dzięki temu sterowanie staje się dokładne – możesz ustawić dowolną wysokość otwarcia z dokładnością do kilku procent.
Wiele napędów pozwala również zapisać pozycję komfortową, zwaną potocznie „My”. To ustawienie pośrednie np. częściowe opuszczenie rolety, które zapewnia optymalne nasłonecznienie lub prywatność. Pozycję tę można przywołać jednym dotknięciem w aplikacji lub krótkim naciśnięciem przycisku, co sprawia, że codzienne korzystanie z rolet staje się jeszcze wygodniejsze.
Kalibracja i personalizacja pozycji to ostatni etap integracji, który zamyka cały proces instalacji. Od tej chwili Twoje rolety są nie tylko elektryczne, ale naprawdę inteligentne – reagują na polecenia, harmonogramy i warunki otoczenia.
Dzięki zastosowaniu modułu Smart Home zyskujesz coś więcej niż zdalne sterowanie – zyskujesz system, który dopasowuje się do Ciebie. W kolejnym kroku zajmiemy się diagnostyką i rozwiązywaniem najczęstszych problemów, abyś wiedział, jak reagować, gdy roleta nie działa tak, jak powinna.
Krok 5: Diagnostyka i usuwanie usterek
Nawet starannie wykonana instalacja może po czasie wymagać drobnej korekty lub sprawdzenia. Ruchome elementy, wibracje czy zmiany temperatury potrafią wpłynąć na połączenia elektryczne, dlatego warto wiedzieć, jak rozpoznać i samodzielnie usunąć typowe problemy z roletą 5-przewodową.
W większości przypadków usterki wynikają nie z awarii silnika, lecz z drobnych błędów w połączeniach lub konfiguracji. Prawidłowa diagnostyka pozwala szybko przywrócić sprawność instalacji bez konieczności wzywania fachowca.

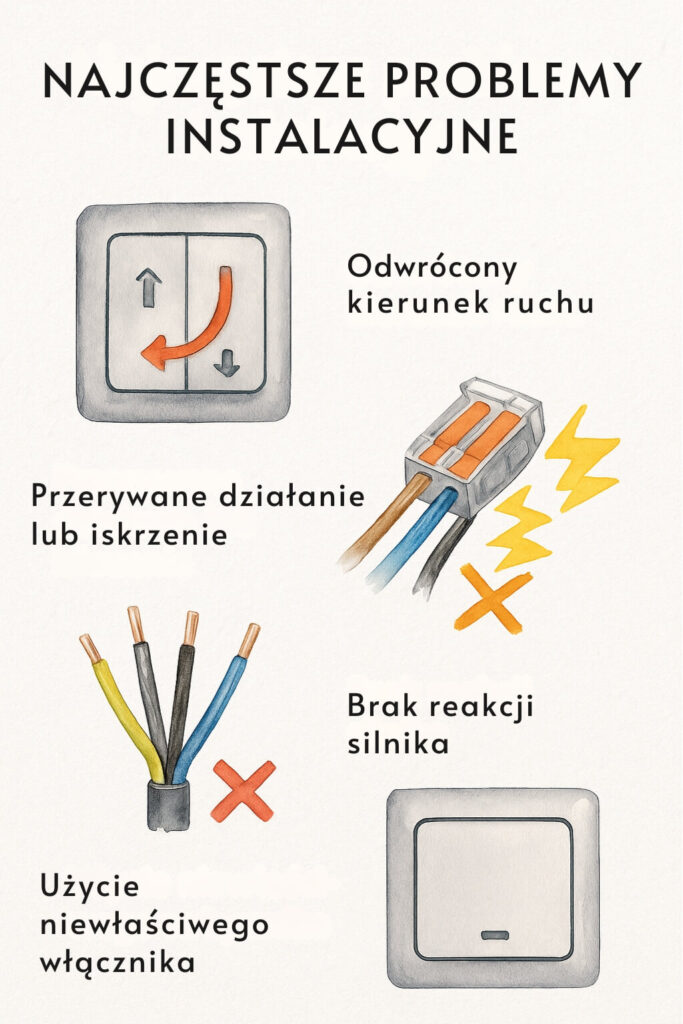

Najczęstsze problemy instalacyjne
Nawet najlepiej zaprojektowana instalacja może napotkać drobne trudności, szczególnie jeśli montaż był wykonywany w pośpiechu lub przez osobę mniej doświadczoną. Rolety elektryczne, choć z pozoru proste w obsłudze, mają precyzyjną konstrukcję, w której każdy przewód pełni konkretne zadanie. Wystarczy jedno niedokręcone połączenie lub pomylony kabel, by roleta zaczęła działać nieprawidłowo.
W tej części omówimy najczęstsze sytuacje, z jakimi możesz się spotkać po podłączeniu rolety 5-przewodowej. Zamiast szukać przyczyn metodą prób i błędów, poznasz konkretne symptomy, ich źródła i sposoby rozwiązania. Dzięki temu szybko zdiagnozujesz usterkę i unikniesz kosztownych błędów, które mogłyby wpłynąć na żywotność silnika lub bezpieczeństwo całej instalacji.
Odwrócony kierunek ruchu
Tak jak wspominaliśmy wcześniej przy testowaniu działania, to jedna z najczęstszych drobnych pomyłek, które można zauważyć zaraz po montażu. Jeśli po naciśnięciu przycisku „Góra” roleta zaczyna się opuszczać lub odwrotnie – problemem jest zamiana miejscami przewodów UP (czarny) i DOWN (brązowy).
Rozwiązanie jest proste – wystarczy odłączyć zasilanie i zamienić te dwa przewody na terminalach włącznika lub modułu. Po ponownym uruchomieniu wszystko wróci do prawidłowego kierunku działania.
Przerywane działanie lub iskrzenie
Jeśli roleta porusza się skokowo, przerywa pracę lub słychać charakterystyczne trzaski, to najczęściej sygnał, że połączenia przewodów nie są odpowiednio dokręcone. Luźny styk powoduje chwilowe przerwy w dopływie prądu, co objawia się nierówną pracą silnika lub jego zatrzymywaniem się w połowie drogi.
Takie iskrzenie (łuk elektryczny) może także prowadzić do miejscowego przegrzania zacisków i uszkodzenia izolacji. Choć na początku problem może wydawać się błahy, w dłuższej perspektywie to realne zagrożenie pożarowe.
Rozwiązanie: po odłączeniu zasilania należy sprawdzić wszystkie połączenia w puszce – zarówno na włączniku, jak i w złączkach. Przewody powinny być osadzone pewnie i dokręcone z wyczuciem. Jeśli zauważysz ciemne ślady lub nadtopioną izolację, konieczna jest wymiana złączki.
Brak reakcji silnika
Brak jakiejkolwiek reakcji rolety – cisza po naciśnięciu przycisku – to sygnał, że obwód zasilający nie jest kompletny. W systemie pięcioprzewodowym silnik nie uruchomi się bez prawidłowo podłączonego przewodu L (zasilającego) lub N (neutralnego).
Często winne jest niepozorne rozłączenie przewodu w puszce lub w samej rozdzielnicy. Zdarza się również, że w wyniku drgań lub błędnego montażu, że jeden z przewodów wysunął się z zacisku.
Rozwiązanie: po upewnieniu się, że zasilanie jest odłączone, należy sprawdzić ciągłość przewodu neutralnego i obecność napięcia pomiędzy L a N przy włączonym obwodzie. Jeśli napięcie 230 V nie występuje, problem leży po stronie zasilania – warto wtedy zweryfikować także bezpiecznik lub wyłącznik nadprądowy przypisany do obwodu rolet.
Użycie niewłaściwego włącznika
Czasem problem pojawia się już na etapie wyboru osprzętu. Zwykły włącznik światła nie jest przystosowany do pracy z silnikiem roletowym, ponieważ nie posiada mechanizmu blokady kierunków.
Brak tej blokady oznacza, że przy jednoczesnym naciśnięciu obu przycisków może dojść do zwarcia międzyfazowego, czyli podania napięcia jednocześnie na przewody UP i DOWN. Taki błąd w ułamku sekundy potrafi uszkodzić uzwojenia silnika.
Rozwiązanie: zawsze stosuj dedykowany włącznik roletowy z interlockiem, a w systemach automatyki – moduł z elektroniczną blokadą. Jeśli roleta już nie reaguje, zanim uznasz, że silnik jest spalony, sprawdź, czy włącznik nie dopuścił do podania napięcia na oba przewody jednocześnie.
Błędy krytyczne
Niektóre błędy instalacyjne mają znacznie poważniejsze skutki niż odwrócone kierunki czy przerwane połączenie. Najgroźniejsze z nich to pominięcie przewodów N lub PE.
Pominięcie neutralnego (N) powoduje, że obwód zasilania silnika nie jest zamknięty. W efekcie silnik nie zadziała, a w skrajnych przypadkach może dojść do jego przegrzania lub uszkodzenia elektroniki w module sterującym, jeśli napięcie będzie niestabilne.
Jeszcze poważniejszym błędem jest pominięcie przewodu ochronnego (PE). To on odpowiada za odprowadzenie niebezpiecznych napięć w przypadku przebicia izolacji lub awarii silnika. Brak uziemienia oznacza, że metalowe części rolety mogą znaleźć się pod napięciem, co stwarza bezpośrednie ryzyko porażenia prądem.
W takich sytuacjach nie ma miejsca na półśrodki – instalację należy niezwłocznie odłączyć od zasilania i przywrócić wszystkie połączenia zgodnie z normami. Sprawdzenie obecności PE to obowiązkowy etap każdego odbioru technicznego, a jego brak dyskwalifikuje instalację z punktu widzenia bezpieczeństwa.
Dzięki znajomości tych najczęstszych usterek łatwo rozpoznasz, co dzieje się z roletą, zanim problem się pogłębi. W kolejnym kroku skupimy się na tym, jak prawidłowo przeprowadzić kontrolę jakości i pomiary bezpieczeństwa, które potwierdzą, że instalacja spełnia wszystkie normy i jest gotowa do bezpiecznej eksploatacji.
Krok 6: Kontrola jakości i odbiór instalacji
Po zakończeniu montażu i testów funkcjonalnych nadchodzi moment, w którym należy upewnić się, że cała instalacja spełnia wymagania bezpieczeństwa i jakości. Ten etap jest często pomijany przy domowych instalacjach, a to błąd.
To właśnie pomiary końcowe i dokumentacja potwierdzają, że roleta została podłączona zgodnie z normami oraz że użytkownik może korzystać z niej bez ryzyka. Kontrola jakości to nie tylko formalność, ale element, który odróżnia profesjonalną instalację od prowizorki.
Pomiary bezpieczeństwa elektrycznego
Pomiary to podstawowy sposób na ocenę, czy instalacja elektryczna jest w pełni bezpieczna. W przypadku rolet 5-przewodowych szczególną uwagę zwraca się na dwa parametry – rezystancję izolacji i prąd upływu. Oba mają kluczowe znaczenie dla bezpieczeństwa użytkownika i trwałości napędu.
Pomiar rezystancji izolacji pozwala ocenić stan przewodów oraz ich zdolność do utrzymania izolacji pomiędzy żyłami. Wynik powinien wynosić minimum 2,0 MΩ, co gwarantuje, że izolacja nie jest uszkodzona ani zawilgocona. Do pomiaru wykorzystuje się miernik izolacji, który przykłada napięcie testowe i rejestruje wynik. Zbyt niska wartość świadczy o możliwym uszkodzeniu przewodu, przecięciu izolacji lub zawilgoceniu puszki, co wymaga natychmiastowej interwencji.
Drugim kluczowym pomiarem jest pomiar prądu upływu, który określa, czy przez przewód ochronny nie płynie nadmierny prąd wynikający z nieszczelności izolacji. W instalacjach roletowych dopuszczalny poziom to maksymalnie 0,5 mA. Wartość wyższa może oznaczać nieszczelność izolacji lub zanieczyszczenie przewodów wilgocią, co w konsekwencji może prowadzić do nieprawidłowego działania zabezpieczeń różnicowoprądowych.
Regularne pomiary tych dwóch parametrów, szczególnie po każdej modyfikacji instalacji, to najlepszy sposób, by mieć pewność, że roleta działa bezpiecznie i nie stanowi zagrożenia dla użytkownika ani sieci elektrycznej.
Znaczenie uziemienia w napędach roletowych
Jak wspominaliśmy wcześniej, przewód ochronny PE to nie tylko formalność. To kluczowy element całego systemu bezpieczeństwa. W roletach elektrycznych jego zadaniem jest ochrona zarówno użytkownika, jak i samego silnika przed skutkami uszkodzenia izolacji.
W praktyce oznacza to, że jeśli dojdzie do przebicia napięcia na metalową obudowę silnika lub korpus rolety, prąd zostanie natychmiast odprowadzony do ziemi, a zabezpieczenie różnicowoprądowe (RCD) zadziała, odłączając zasilanie w ułamku sekundy. Właśnie dlatego poprawne podłączenie PE to obowiązek, a nie opcja.
Działanie zabezpieczeń różnicowoprądowych opiera się na wykrywaniu różnicy między prądem wpływającym a wypływającym z obwodu. Nawet niewielka różnica – rzędu kilku miliamperów – powoduje natychmiastowe wyłączenie obwodu. To skuteczna ochrona przed porażeniem, dlatego roleta bez uziemienia stanowi realne zagrożenie, niezależnie od tego, jak dobrze jest wykonana reszta instalacji.
Dobrze podłączony przewód PE przedłuża także żywotność silnika, ponieważ chroni jego uzwojenia przed przeciążeniem w sytuacjach awaryjnych i stabilizuje pracę całego napędu. W praktyce uziemienie jest więc nie tylko wymogiem bezpieczeństwa, ale również gwarancją niezawodności.
Dokumentacja i atestacja
Ostatnim etapem odbioru instalacji jest przygotowanie dokumentacji, która potwierdza jej zgodność z obowiązującymi normami oraz zaleceniami producenta. To szczególnie ważne, jeśli roleta jest częścią większego systemu automatyki domowej lub ma być objęta gwarancją.
Każdy renomowany producent udostępnia własne schematy połączeń i instrukcje montażowe, które należy zachować jako część dokumentacji powykonawczej. Dzięki nim w przyszłości łatwiej będzie przeprowadzić serwis, rozbudowę systemu lub wymianę komponentów bez ryzyka pomyłki.
Warto również pamiętać o certyfikatach bezpieczeństwa i odporności, takich jak RC1–RC6, zgodnych z normą PN-EN 1627. Oznaczenia te określają klasę odporności rolet na próby włamania i są potwierdzeniem, że zastosowany produkt spełnia określone wymagania mechaniczne i jakościowe. W przypadku instalacji zewnętrznych to ważny element wpływający nie tylko na bezpieczeństwo, ale i na wartość całego budynku.
Kompletna dokumentacja – zawierająca wyniki pomiarów, schemat połączeń oraz potwierdzenie zgodności z normami – stanowi formalne zakończenie instalacji. To właśnie ten moment, w którym można z pełnym spokojem powiedzieć: instalacja jest bezpieczna, zgodna z przepisami i gotowa do eksploatacji.
Podsumowanie i rekomendacje eksperckie
Podłączenie rolety 5-przewodowej to zadanie wymagające precyzji i przestrzegania zasad bezpieczeństwa. Najważniejsze jest zachowanie prymatu pomiarów i kontroli – każda instalacja powinna być sprawdzona pod kątem rezystancji izolacji, ciągłości przewodów oraz poprawności uziemienia.
Przed ostatecznym uruchomieniem warto ponownie skontrolować wszystkie połączenia, upewniając się, że przewody są stabilnie osadzone, a żaden zacisk nie jest luźny. Stosowanie głębokich puszek instalacyjnych i dedykowanych przełączników roletowych z blokadą kierunków to gwarancja bezpieczeństwa i niezawodności na lata.
Ostateczny odbiór instalacji powinien wykonać uprawniony elektryk, który potwierdzi zgodność z obowiązującymi normami i wykluczy ryzyko błędów montażowych. Tylko wtedy można mieć pewność, że roleta działa bezpiecznie, efektywnie i zgodnie z założeniami projektu.
