Jak podłączyć bezpieczniki w skrzynce? Schemat rozdzielnicy pokazuje przede wszystkim kolejność zabezpieczeń, sposób podziału obwodów oraz rolę przewodów L, N i PE. W artykule znajdziesz schematy poglądowe, objaśnienia poszczególnych aparatów, zasady doboru zabezpieczeń i najczęstsze błędy. Sprawdź, jak działa skrzynka bezpiecznikowa, jaką funkcję pełnią poszczególne zabezpieczenia i jak czytać schemat rozdzielnicy krok po kroku. Czytaj dalej!
Jak podłączyć bezpieczniki w skrzynce? Schemat poglądowy
Poniższe schematy mają charakter poglądowy i służą do zrozumienia układu rozdzielnicy, a nie jako instrukcja podłączania przewodów krok po kroku. Pokazują, jak rozpoznać kolejność aparatów, podział obwodów oraz różnice między instalacją jednofazową i trójfazową. Dzięki temu łatwiej odczytać, które elementy odpowiadają za odłączenie zasilania, ochronę przepięciową, różnicowoprądową i zabezpieczenie poszczególnych obwodów.

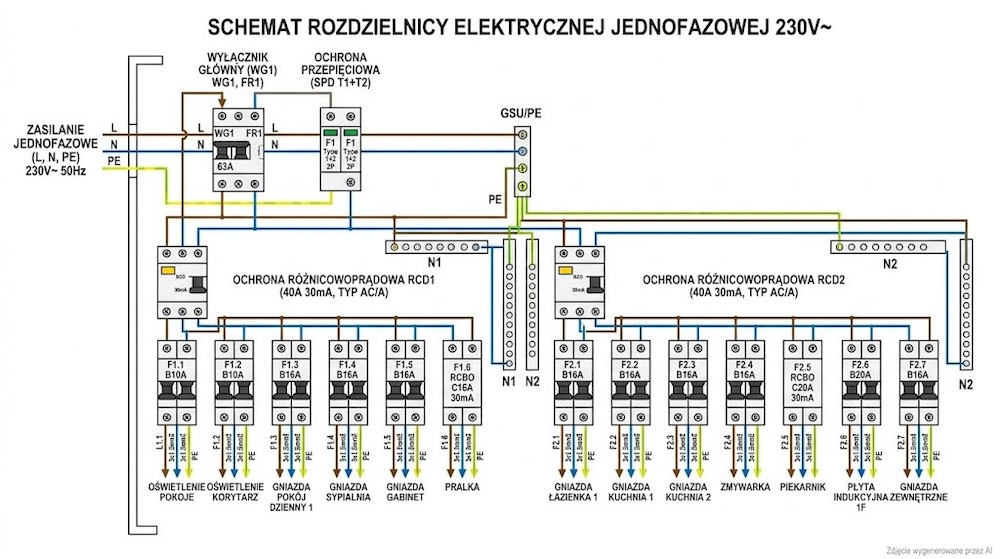

Schemat rozdzielnicy jednofazowej
W instalacji jednofazowej do rozdzielnicy dochodzi przewód fazowy L oraz przewody N i PE – dokładny sposób ich doprowadzenia zależy od układu sieci i miejsca ewentualnego rozdziału PEN. Dalej energia jest rozdzielana na osobne obwody, np. oświetlenie, gniazda czy wybrane urządzenia. Każdy obwód ma własne zabezpieczenie nadprądowe, a ochronę różnicowoprądową zapewnia RCD lub RCBO.
Jak czytać schemat?
- Znajdź punkt zasilania – to miejsce, od którego rozpoczyna się schemat rozdzielnicy.
- Sprawdź aparat główny – odpowiada za możliwość odłączenia zasilania rozdzielnicy.
- Odszukaj ochronę przepięciową SPD – jej zadaniem jest ograniczanie skutków przepięć.
- Sprawdź RCD lub RCBO – to elementy odpowiedzialne za ochronę różnicowoprądową; RCBO łączy ją dodatkowo z ochroną nadprądową.
- Odczytaj wyłączniki MCB – każdy z nich odpowiada za konkretny obwód, np. oświetlenie, gniazda czy urządzenie.
- Zwróć uwagę na tory N i PE – przewody neutralne i ochronne prowadzi się zgodnie z układem konkretnej instalacji i nie można traktować ich zamiennie.
W instalacji mieszkaniowej przewiduje się wydzielone obwody m.in. dla oświetlenia, gniazd ogólnych, łazienki, kuchni i urządzeń wymagających indywidualnego zabezpieczenia.

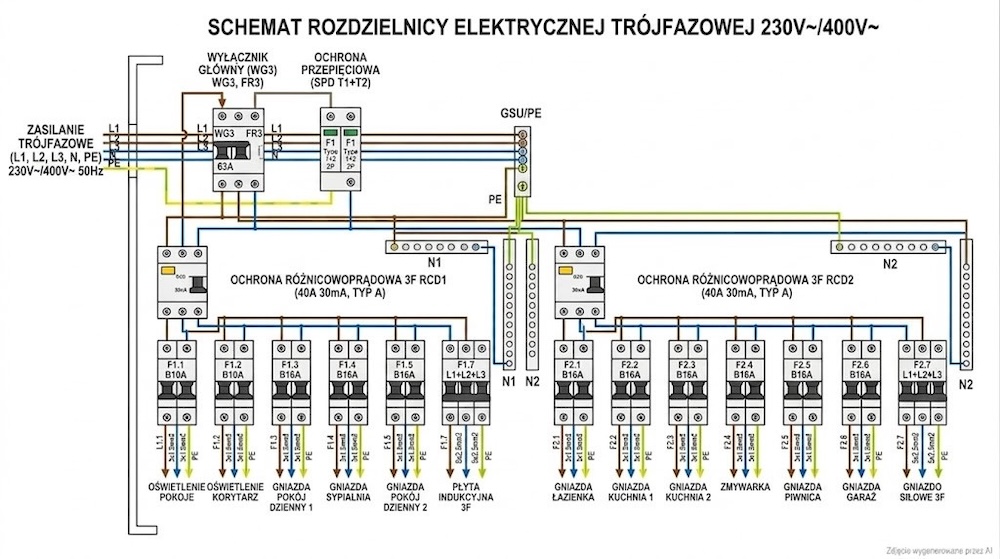

Schemat rozdzielnicy trójfazowej
W instalacji trójfazowej występują L1, L2 i L3 oraz N i PE. Poszczególne obwody jednofazowe rozdziela się między trzy fazy, natomiast część odbiorników może korzystać ze wszystkich trzech.
Jak czytać schemat?
- Odszukaj L1, L2 i L3 – to trzy fazy zasilające rozdzielnicę.
- Sprawdź aparat główny i SPD – dotyczą całego zasilania lub odpowiednio dobranych torów.
- Zobacz, jak podzielono ochronę RCD/RCBO – poszczególne grupy obwodów mogą mieć osobne zabezpieczenia.
- Sprawdź przypisanie MCB do faz – schemat powinien pokazywać, które obwody zasilane są z L1, L2 i L3.
- Oceń podział obciążeń – urządzenia nie powinny być skupione przypadkowo na jednej fazie.
- Sprawdź odbiorniki trójfazowe – na schemacie będą połączone funkcjonalnie z trzema fazami zamiast tylko z jedną.
W instalacji jednofazowej i trójfazowej zasada działania jest podobna, ale różni je liczba faz i sposób rozłożenia obciążeń. Schemat zawsze trzeba dopasować do konkretnej instalacji, liczby obwodów i zastosowanych zabezpieczeń.

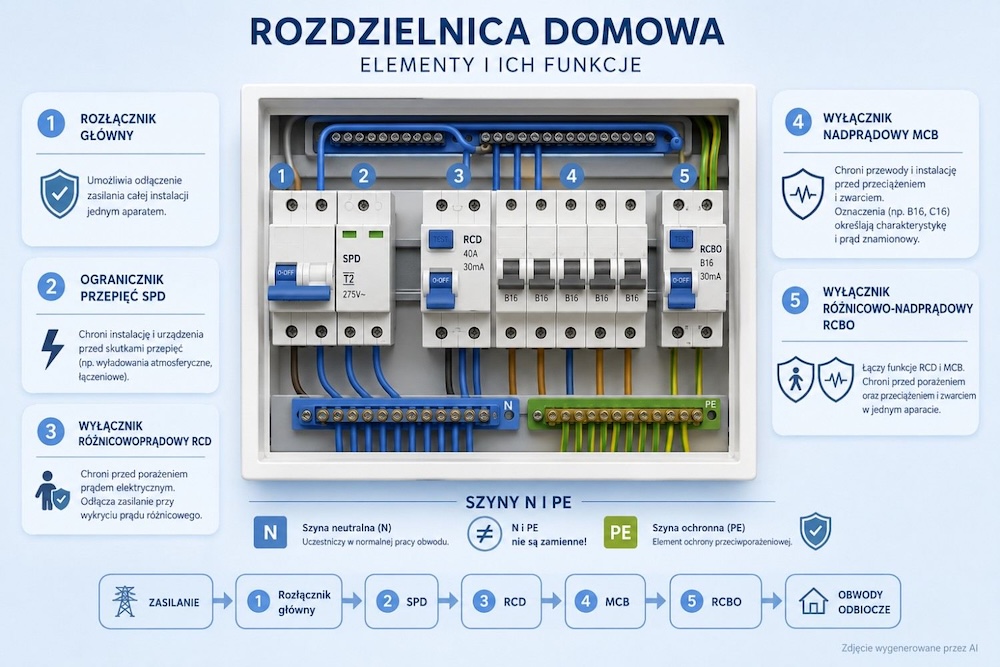

Co znajduje się w domowej skrzynce bezpiecznikowej?
Domowa skrzynka bezpiecznikowa, czyli rozdzielnica, zawiera kilka rodzajów aparatów, z których każdy odpowiada za inną część ochrony instalacji i jej użytkowników. Nie wszystkie elementy występują w każdej rozdzielnicy w identycznym układzie – wyposażenie zależy m.in. od projektu, rodzaju instalacji i zastosowanych odbiorników. Dla laika najważniejsze jest rozróżnienie, przed czym chroni każdy z aparatów.
Rozłącznik główny
Rozłącznik główny umożliwia odłączenie zasilania całej instalacji lub rozdzielnicy jednym aparatem. Korzysta się z niego m.in. podczas prac przy instalacji oraz w sytuacjach wymagających jej szybkiego odłączenia. Nie pełni jednak tej samej funkcji co wyłącznik nadprądowy czy różnicowoprądowy – jego podstawowym zadaniem jest bezpieczne rozłączanie obwodu.
Ogranicznik przepięć SPD
Ogranicznik przepięć, oznaczany jako SPD (Surge Protective Device), chroni instalację i podłączone urządzenia przed skutkami przepięć. Mogą one powstawać m.in. w wyniku wyładowań atmosferycznych lub operacji łączeniowych w sieci. SPD ogranicza krótkotrwałe przepięcie do poziomu bezpieczniejszego dla instalacji, ale nie zastępuje zabezpieczenia nadprądowego ani różnicowoprądowego.
Wyłącznik różnicowoprądowy RCD
RCD monitoruje różnicę między prądem wpływającym do obwodu a prądem z niego wracającym. Jeśli wykryje prąd różnicowy przekraczający określony próg, automatycznie odłącza zasilanie. RCD stanowi element ochrony przeciwporażeniowej, ale sam nie zabezpiecza instalacji przed każdym przeciążeniem czy zwarciem, dlatego współpracuje z odpowiednio dobranymi zabezpieczeniami nadprądowymi.
Wyłącznik nadprądowy MCB
Wyłącznik nadprądowy MCB, potocznie nazywany bezpiecznikiem, chroni przewody i instalację przed przeciążeniem oraz skutkami zwarcia. Gdy natężenie prądu przekroczy wartość przewidzianą dla danego obwodu, aparat automatycznie odłącza zasilanie. Oznaczenia takie jak B16 czy C16 informują m.in. o charakterystyce zadziałania i prądzie znamionowym zabezpieczenia.
Wyłącznik różnicowo-nadprądowy RCBO
RCBO łączy funkcje wyłącznika różnicowoprądowego RCD i nadprądowego MCB w jednym aparacie. Chroni więc dany obwód zarówno w przypadku określonego prądu różnicowego, jak i przeciążenia czy zwarcia. Zastosowanie osobnych RCBO dla poszczególnych obwodów pozwala również ograniczyć sytuacje, w których jedna awaria powoduje odłączenie większej części instalacji.
Szyny N i PE
Szyny N i PE służą do uporządkowanego przyłączania odpowiednio przewodów neutralnych N oraz ochronnych PE poszczególnych obwodów. Nie pełnią jednak tej samej funkcji: N uczestniczy w normalnej pracy obwodu, natomiast PE jest elementem ochrony przeciwporażeniowej. Ich układ i sposób prowadzenia zależą od systemu sieciowego oraz konstrukcji rozdzielnicy, a nieprawidłowe połączenie N i PE może zakłócić działanie zastosowanych zabezpieczeń.
Każdy element rozdzielnicy ma więc ściśle określone zadanie. Dopiero prawidłowo dobrane i współpracujące ze sobą aparaty tworzą system ochrony instalacji, urządzeń oraz jej użytkowników.

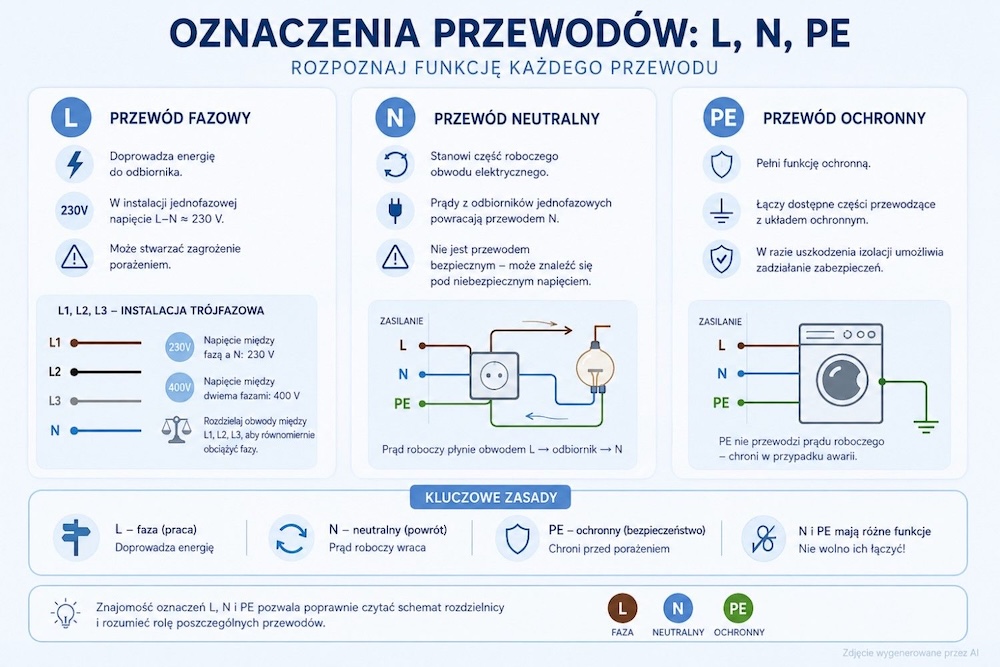

Co oznaczają przewody L, N i PE w rozdzielnicy?
Oznaczenia L, N i PE pozwalają rozpoznać funkcję przewodów w instalacji elektrycznej. L oznacza przewód fazowy, N – neutralny, a PE – ochronny. Rozróżnienie ich funkcji jest szczególnie ważne przy czytaniu schematu rozdzielnicy, ponieważ każdy z nich pełni inne zadanie.
L – przewód fazowy
Przewód L (line) jest przewodem fazowym, którym energia elektryczna doprowadzana jest do odbiornika. W typowej instalacji jednofazowej napięcie między L a N wynosi około 230 V. Przewód fazowy przechodzi przez odpowiednie aparaty zabezpieczające i może stwarzać zagrożenie porażeniem przy bezpośrednim kontakcie.
Co oznaczają L1, L2 i L3?
L1, L2 i L3 oznaczają trzy przewody fazowe instalacji trójfazowej. Napięcie między dowolną fazą a przewodem neutralnym wynosi nominalnie 230 V, natomiast między dwiema fazami – 400 V. Poszczególne obwody jednofazowe można rozdzielać między L1, L2 i L3, aby możliwie równomiernie obciążyć wszystkie trzy fazy.
N – przewód neutralny
Przewód N (neutral) jest przewodem neutralnym i stanowi część roboczego obwodu elektrycznego. W normalnych warunkach przepływa nim prąd powracający od odbiorników jednofazowych. Nie należy traktować go jako przewodu bezpiecznego do dotknięcia – N może znaleźć się pod niebezpiecznym napięciem, np. wskutek uszkodzenia lub nieprawidłowości w instalacji.
PE – przewód ochronny
Przewód PE (protective earth) pełni funkcję ochronną i w normalnych warunkach pracy nie służy do przewodzenia prądu roboczego. Łączy dostępne części przewodzące urządzeń z układem ochronnym, dzięki czemu w razie uszkodzenia izolacji mogą zadziałać odpowiednie zabezpieczenia. PE nie należy traktować zamiennie z przewodem neutralnym N – mimo że oba występują w rozdzielnicy, mają zupełnie inne zadania.
Znajomość oznaczeń L, N i PE pozwala poprawnie odczytać schemat rozdzielnicy i zrozumieć rolę poszczególnych przewodów. Kluczowe jest rozróżnienie przewodu neutralnego od ochronnego, ponieważ N i PE pełnią zupełnie inne funkcje w instalacji.
W jakiej kolejności znajdują się zabezpieczenia w rozdzielnicy?
Nie ma jednej kolejności zabezpieczeń odpowiedniej dla każdej rozdzielnicy. Układ zależy od rodzaju sieci, liczby faz, zastosowanych aparatów oraz projektu instalacji. W typowej domowej rozdzielnicy można jednak wyróżnić logiczną drogę od zasilania głównego do zabezpieczeń konkretnych obwodów.
Poglądowo wygląda to następująco:
Jeśli zamiast wspólnego RCD i osobnych MCB zastosowano aparaty RCBO, ochrona różnicowoprądowa i nadprądowa konkretnego obwodu znajduje się w jednym urządzeniu. Rozdzielnica może też zawierać dodatkową aparaturę, dlatego powyższy układ pokazuje zasadę działania, a nie uniwersalny schemat montażowy. Ostateczną kolejność i sposób połączenia aparatów określa się dla konkretnej instalacji.

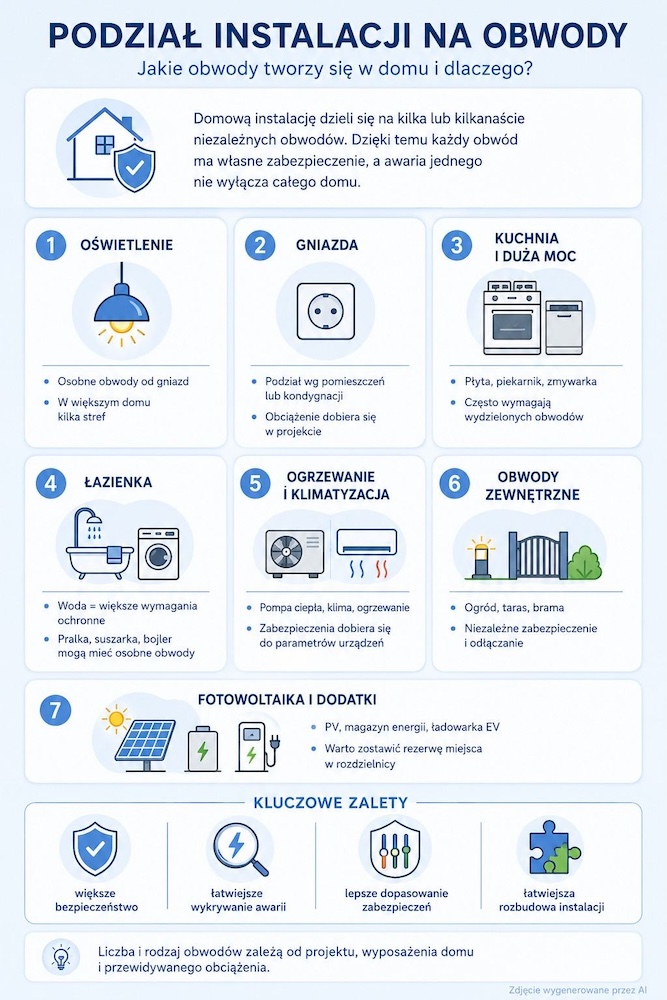

Jak rozdziela się obwody w domowej rozdzielnicy?
Instalację domową dzieli się na kilka lub kilkanaście niezależnych obwodów, dzięki czemu poszczególne grupy odbiorników mają własne zabezpieczenia. Podział zależy od projektu, mocy urządzeń i sposobu użytkowania budynku. Dzięki temu awaria jednego obwodu nie musi powodować wyłączenia całej instalacji, a zabezpieczenia można dobrać do przewodów i przewidywanego obciążenia.
Oświetlenie
Oświetlenie wydziela się na osobne obwody od gniazd wtyczkowych. W większym domu stosuje się kilka obwodów oświetleniowych, np. dla poszczególnych kondygnacji lub stref. Taki podział ogranicza sytuację, w której pojedyncza awaria pozostawia cały budynek bez światła.
Gniazda
Gniazda również dzieli się na osobne obwody, najczęściej według pomieszczeń, kondygnacji albo funkcji danej części domu. Nie wszystkie gniazda powinny być zasilane z jednego zabezpieczenia, szczególnie gdy jednocześnie korzysta się z wielu urządzeń o większej mocy. Liczbę gniazd i dopuszczalne obciążenie konkretnego obwodu określa się na etapie projektowania instalacji.
Kuchnia i urządzenia dużej mocy
Kuchnia wymaga szczególnego podejścia, ponieważ pracuje w niej jednocześnie kilka urządzeń pobierających dużo energii. Płyta indukcyjna, piekarnik, zmywarka czy inne odbiorniki o dużej mocy mogą wymagać wydzielonych obwodów, zależnie od ich parametrów i projektu instalacji. Pozwala to dopasować przewody i zabezpieczenia do obciążenia konkretnego urządzenia oraz ograniczyć przeciążanie pozostałych obwodów.
Łazienka
Łazienka jest pomieszczeniem o podwyższonym ryzyku ze względu na obecność wody, dlatego jej instalacja wymaga odpowiedniego podziału obwodów i ochrony przeciwporażeniowej. Pralka, suszarka, ogrzewacz wody czy elektryczne ogrzewanie mogą wymagać wydzielonych obwodów zależnie od ich mocy i projektu instalacji. Rozmieszczenie gniazd i urządzeń musi również uwzględniać wymagania dotyczące stref ochronnych w łazience.
Ogrzewanie i klimatyzacja
Pompa ciepła, klimatyzator, kocioł elektryczny czy elektryczne ogrzewanie podłogowe mogą mieć własne obwody i zabezpieczenia dobrane do parametrów urządzenia. Szczególnie przy odbiornikach o dużej mocy trzeba uwzględnić ich maksymalny pobór prądu oraz wymagania producenta. Nie powinno się automatycznie podłączać takich urządzeń do zwykłego obwodu gniazd.
Obwody zewnętrzne
Oświetlenie ogrodu, gniazda na tarasie, napęd bramy czy urządzenia w budynkach gospodarczych często tworzą oddzielne obwody zewnętrzne. Pozwala to niezależnie je zabezpieczać i odłączać, np. w przypadku uszkodzenia instalacji poza budynkiem. Aparatura, przewody i osprzęt muszą być dobrane również do warunków, w których będą pracować, w tym wilgoci i zmian temperatury.
Fotowoltaika i instalacje dodatkowe
Fotowoltaika, magazyn energii, ładowarka samochodu elektrycznego czy instalacja awaryjnego zasilania wymagają odpowiednio zaprojektowanych obwodów i zabezpieczeń. Ich włączenie do instalacji może wymagać dodatkowej aparatury ochronnej oraz miejsca w rozdzielnicy, a konkretne rozwiązanie zależy od parametrów urządzeń i całej instalacji. Dlatego przy projektowaniu nowej skrzynki dobrze przewidzieć rezerwę miejsca na przyszłą rozbudowę.
Podział instalacji na osobne obwody zwiększa jej funkcjonalność i ułatwia lokalizowanie awarii. Liczba oraz rodzaj obwodów nie są jednak uniwersalne – dobiera się je do wyposażenia domu, przewidywanych obciążeń i projektu instalacji.
Jak dobrać bezpiecznik do obwodu?
Bezpiecznika nie dobiera się wyłącznie na podstawie rodzaju urządzenia albo przekroju przewodu. Trzeba uwzględnić przewidywane obciążenie obwodu, obciążalność przewodów, sposób ich ułożenia, warunki pracy oraz wymagany czas zadziałania zabezpieczenia. Zasadą jest, że zabezpieczenie ma chronić przewód przed przeciążeniem i zwarciem, zanim jego temperatura wzrośnie do niebezpiecznego poziomu.
Znaczenie ma też charakterystyka wyłącznika nadprądowego. B, C i D nie oznaczają „mocy bezpiecznika”, lecz sposób, w jaki aparat reaguje na krótkotrwały wzrost prądu. Charakterystykę B często spotyka się w typowych obwodach domowych, natomiast C stosuje się tam, gdzie urządzenia mogą mieć większy prąd rozruchowy; nie można jednak zamieniać ich dowolnie bez sprawdzenia warunków ochrony.
Dlatego oznaczenie B16 nie znaczy po prostu „bezpiecznik do gniazdek”. Informuje, że aparat ma charakterystykę B i prąd znamionowy 16 A, ale jego prawidłowy dobór nadal zależy od konkretnego obwodu. Zbyt duże zabezpieczenie może nie chronić przewodu skutecznie, a zbyt małe będzie niepotrzebnie wyłączać instalację przy normalnym użytkowaniu.
Jak sprawdzić rozdzielnicę po wykonaniu instalacji?
Po wykonaniu lub przebudowie rozdzielnicy nie wystarcza sprawdzenie, czy „wszystko działa”. Trzeba przeprowadzić oględziny oraz pomiary elektryczne, które potwierdzą poprawność połączeń, działanie zabezpieczeń i skuteczność ochrony przeciwporażeniowej. W praktyce kontroluje się m.in. oznaczenia przewodów i aparatów, stan połączeń, dobór zabezpieczeń, ciągłość przewodów ochronnych, rezystancję izolacji, parametry ochrony przy zwarciu oraz działanie RCD.
Szczególnie ważne są pomiar rezystancji izolacji, impedancji pętli zwarcia, sprawdzenie RCD oraz – gdy jest to wymagane – pomiar uziemienia. Wyniki powinny zostać zapisane w protokole pomiarowym, bo dopiero one pokazują, czy zabezpieczenia rzeczywiście zadziałają prawidłowo w sytuacji awaryjnej. Prawo budowlane wskazuje również, że okresowe kontrole instalacji obejmują m.in. stan połączeń, osprzętu, zabezpieczeń, ochronę przed porażeniem, rezystancję izolacji i uziemienia.
Najczęstsze błędy przy podłączaniu skrzynki bezpiecznikowej
Błędy w rozdzielnicy mogą powodować nie tylko częste wyłączanie zabezpieczeń, ale też pogorszenie skuteczności ochrony przeciwporażeniowej i przeciążenie instalacji. Najczęściej wynikają z nieprawidłowego prowadzenia przewodów, źle zaplanowanego podziału obwodów albo braku czytelnego opisu aparatury.
Łączenie przewodów N i PE w niewłaściwym miejscu
Przewód neutralny N i ochronny PE nie pełnią tej samej funkcji i po prawidłowym rozdziale nie powinny być przypadkowo ponownie łączone w dalszej części instalacji. Taki błąd może zakłócić działanie zabezpieczeń różnicowoprądowych i sprawić, że ochrona przeciwporażeniowa nie będzie działała zgodnie z założeniami. Miejsce ewentualnego rozdziału PEN na PE i N wynika z układu sieciowego i projektu instalacji.
Jeden RCD dla zbyt wielu obwodów
Podłączenie dużej liczby obwodów pod jeden RCD oznacza, że pojedyncze zadziałanie zabezpieczenia może odłączyć znaczną część domu. Trudniej wtedy znaleźć przyczynę problemu, a sumujące się niewielkie prądy upływu kilku urządzeń mogą powodować niepożądane wyłączenia. Lepszy podział na kilka RCD albo zastosowanie RCBO dla wybranych obwodów zwiększa funkcjonalność instalacji.
Brak opisów zabezpieczeń
Nieopisana rozdzielnica szybko staje się problemem podczas awarii, modernizacji albo zwykłego odłączania konkretnego obwodu. Każdy aparat powinien mieć czytelny opis wskazujący, co zasila, np. „oświetlenie parter”, „gniazda kuchnia” czy „zmywarka”. Dzięki temu można szybko odłączyć właściwy obwód bez sprawdzania kolejnych zabezpieczeń metodą prób i błędów.
Nieprawidłowe rozłożenie obciążenia między fazami
W instalacji trójfazowej odbiorniki jednofazowe powinny być rozdzielone między L1, L2 i L3 możliwie równomiernie. Jeśli większość urządzeń o dużej mocy zostanie skupiona na jednej fazie, może dochodzić do jej przeciążenia mimo niewielkiego wykorzystania pozostałych. Prawidłowy podział uwzględnia moc urządzeń, sposób ich jednoczesnego użytkowania i obciążenie wszystkich faz.
Źle dobrane zabezpieczenie do przewodu
Zabezpieczenie nadprądowe musi być dobrane tak, aby chroniło przewód przed skutkami przeciążenia i zwarcia. Zastosowanie aparatu o zbyt wysokim prądzie znamionowym może sprawić, że przewód będzie nadmiernie się nagrzewał, zanim zabezpieczenie zadziała. Dobór uwzględnia nie tylko przekrój żyły, ale też sposób ułożenia przewodu, jego obciążalność, warunki pracy i parametry chronionego obwodu.
Brak ochrony przepięciowej tam, gdzie jest wymagana
Brak odpowiednio dobranej ochrony przeciwprzepięciowej może zwiększać ryzyko uszkodzenia instalacji i podłączonych urządzeń podczas przepięcia. Sam wyłącznik nadprądowy czy RCD nie zastępuje ogranicznika SPD, ponieważ aparaty te realizują inne funkcje. Potrzebę zastosowania oraz typ ochrony przepięciowej określa się dla konkretnej instalacji i budynku.
Zbyt mała rozdzielnica bez miejsca na rozbudowę
Wypełnienie wszystkich modułów już podczas montażu utrudnia późniejsze dodanie kolejnych obwodów lub urządzeń. Problem pojawia się np. przy montażu fotowoltaiki, pompy ciepła, klimatyzacji, magazynu energii czy ładowarki samochodu elektrycznego. Rozdzielnicę dobrze więc zaplanować z rezerwą miejsca na dodatkową aparaturę zamiast dobierać ją wyłącznie do aktualnych potrzeb.
Dwa przewody w zacisku nieprzeznaczonym do takiego połączenia
Nie każdy zacisk aparatu elektrycznego jest przystosowany do jednoczesnego umieszczenia dwóch przewodów. Takie połączenie wykonane wbrew specyfikacji producenta może być niestabilne, zwiększać rezystancję styku i prowadzić do jego nagrzewania. Liczba, rodzaj i przekrój przewodów dopuszczonych w danym zacisku powinny odpowiadać dokumentacji konkretnego aparatu.
Błędy w rozdzielnicy nie zawsze są widoczne podczas codziennego użytkowania. To, że instalacja działa i zabezpieczenia się nie wyłączają, nie potwierdza jeszcze jej prawidłowego wykonania – dlatego po wykonaniu lub zmianie rozdzielnicy potrzebne są oględziny i odpowiednie pomiary.
Czy warto samemu podłączyć bezpieczniki w skrzynce?
Samodzielne podłączanie bezpieczników w rozdzielnicy nie jest dobrym pomysłem bez odpowiednich kwalifikacji i przyrządów pomiarowych. Błąd może nie dawać żadnych objawów podczas normalnej pracy, a ujawnić się dopiero przy zwarciu, uszkodzeniu izolacji albo przepięciu. Szczególnie ryzykowne są pomyłki dotyczące przewodów N i PE, doboru zabezpieczeń oraz obwodów trójfazowych.
Znacznie bezpieczniej potraktować schemat jako materiał do zrozumienia zasady działania rozdzielnicy, a samo wykonanie instalacji połączyć z końcowymi oględzinami i pomiarami. Dzięki temu można potwierdzić nie tylko to, że prąd dociera do obwodów, ale też że zabezpieczenia rzeczywiście zadziałają wtedy, gdy będą potrzebne.
Podsumowanie
Jak podłączyć bezpieczniki w skrzynce? Schemat rozdzielnicy zależy od rodzaju instalacji, układu sieciowego, liczby faz, obwodów oraz zastosowanych zabezpieczeń. W typowym układzie znajdują się m.in. rozłącznik główny, ogranicznik przepięć SPD, RCD oraz wyłączniki nadprądowe MCB lub aparaty RCBO, a przewody L, N i PE pełnią odmienne funkcje. W instalacji trójfazowej dodatkowo trzeba prawidłowo rozłożyć obciążenie między fazami L1, L2 i L3.
Sam schemat poglądowy pozwala zrozumieć działanie skrzynki, ale nie zastępuje projektu dopasowanego do konkretnej instalacji. Po wykonaniu rozdzielnicy kluczowe są oględziny i pomiary, które pozwalają sprawdzić działanie zabezpieczeń oraz skuteczność ochrony przeciwporażeniowej.
Najczęściej zadawane pytania (FAQ)
Bezpieczniki w rozdzielnicy łączy się zgodnie z projektem instalacji, układem sieciowym i dokumentacją zastosowanych aparatów. Poglądowo zasilanie przechodzi przez aparat główny i odpowiednie zabezpieczenia, a następnie jest rozdzielane na poszczególne obwody. Nie istnieje jeden uniwersalny schemat połączeń odpowiedni dla każdej skrzynki.
To zależy od konkretnego aparatu. Niektóre wyłączniki nadprądowe dopuszczają zasilanie zarówno od góry, jak i od dołu, co producent podaje w dokumentacji technicznej; przykładowo dotyczy to wybranych MCB Legrand i ABB. Nie należy więc przyjmować zasady „zawsze od góry” – trzeba sprawdzić oznaczenia i instrukcję danego modelu.
Poglądowy schemat domowej rozdzielnicy można przedstawić jako: zasilanie → rozłącznik główny → ochrona przeciwprzepięciowa SPD → RCD/RCBO → zabezpieczenia nadprądowe MCB → poszczególne obwody. Rzeczywisty układ może być inny, ponieważ zależy od instalacji jedno- lub trójfazowej, rodzaju sieci, liczby obwodów i zastosowanej aparatury.
Kabel zasilający wprowadza się do rozdzielnicy i przyłącza zgodnie z projektem, typem sieci oraz schematem konkretnej rozdzielnicy; sposób prowadzenia L, N, PE lub PEN nie jest uniwersalny. Połączeń nie powinno się wykonywać wyłącznie na podstawie kolorów żył czy internetowego schematu, ponieważ błędne rozpoznanie przewodów może pozbawić instalację skutecznej ochrony. Po wykonaniu instalacji konieczne są odpowiednie sprawdzenia i pomiary.
